解説

構造図

システムの静的な構造をモデルで表現する。
クラス図，コンポジット構造図，コンポーネント図，配置図，オブジェクト図，パッケージ図

振る舞い図

システムの振る舞いをモデルで表現する。
アクティビティ図，ユースケース図，シーケンス図，インタラクション概念図，コラボレーション図，タイミング図，ステートマシン図

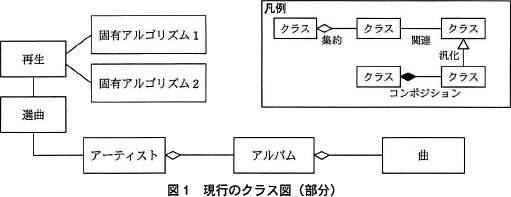

• 空欄[a]から空欄[c]は、問題文からクラス間の関係を読み解き、クラス図に当てはまる各クラス名を答えます。

  順番的には[c]がまず確定すると思います。問題文中には「再生アルゴリズムクラスは，各固有アルゴリズムクラスの抽象クラスとなる」とあるので、再生アルゴリズムと各固有アルゴリズムクラスは「汎化－特化」の関係と言えます。UMLのクラス図では「汎化－特化」関係を表すのに特化クラスから汎化クラスに向かって白抜きの△矢印を記述します。

  [c]は固有アルゴリズム1～3の抽象クラスですので「再生アルゴリズム」クラスとわかります。

  [a]と[b]の違いは選曲クラスとの関連の有無です。問題文中には「フォーマット識別クラスは，再生に使用する固有アルゴリズムを決定する」とあり、フォーマット識別クラスは、再生クラスと固有アルゴリズムクラスとの関連は持つものの、選曲クラスとの関連はないことが読み取れます。一方、再生クラスは再生する曲を取得するため選曲クラスとの関連を持つことになります。よって、[b]には「フォーマット識別」クラスが入り、[a]には変更前と同じように「再生」クラスが入ります。

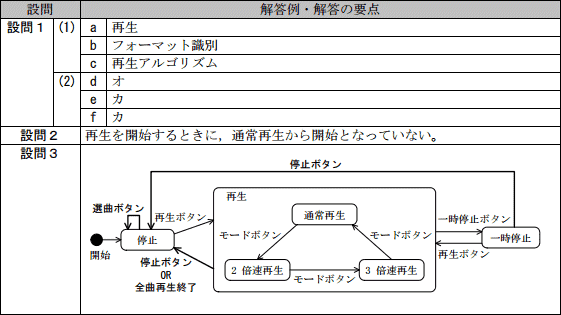

  ∴a＝再生
  　b＝フォーマット識別
  　c＝再生アルゴリズム


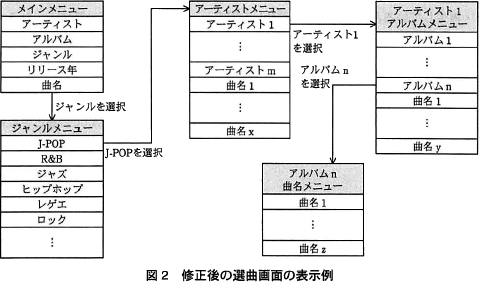

• 空欄[d]から空欄[f]は、2つのクラスの関係を、クラス図の記述方法によって紐づけます。

  まず以下の記述に注目します。

  「フォルダと曲を同一インタフェースで扱えるように，抽象クラスであるコンポーネントクラスを追加した」

  この記述より、フォルダ・曲とコンポーネントクラスは「汎化－特化」関係であると言えます。よって、「汎化－特化」関係を表すために、曲クラスからコンポーネントクラスに向けた△矢印、フォルダクラスからコンポーネントクラスに向けた△矢印が必要です。したがって、[f]および[d][e]の一方には「カ」のが入ります。

  次にフォルダクラスとコンポーネントクラス間に存在するもう1つの関係を考えます。これは次の記述がヒントになっています。

  「フォルダの中にはフォルダと曲を格納することができる」

  フォルダと曲はコンポーネントとして抽象化されているので、フォルダは複数のコンポーネントを持つことになります。コンポーネントはフォルダの部分ですから、両クラスは「分解－集約」関係にあると言えます。UMLのクラス図で集約を表すには先端がひし形の矢印を使用します。

  本問では、フォルダクラスが複数のコンポートネントクラスを束ねる形になるので、コンポーネントクラスからフォルダクラスに向けたが適切です。

  なお、ひし形を黒く塗りつぶしたも分解－集約を表す関連線ですが、こちらはコンポジション（合成集約）と呼ばれ、上位クラスが下位クラスを独占的に所有している強い集約関係を表します。この場合、上位クラスが削除されると下位クラスも削除されるという関係ですが、本問では曲クラスが複数のフォルダに属するのでコンポジションではありません。

  ∴d＝
  　e＝
  　f＝
  　※dとeは順不同

解説

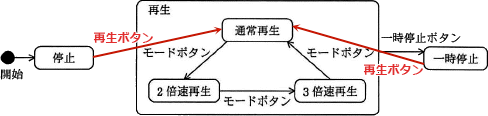

• 再生を開始するときは、必ず通常再生から開始する。
• 一時停止しているときに再生ボタンを押すと、中断したところから通常再生で再開する。

解説

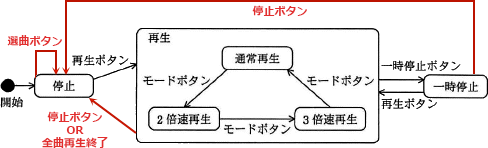

1. 選曲ボタンは、停止しているときだけ有効で、繰り返して複数の曲名を選択することができる。
2. 選択済みの曲全ての再生を終了すると停止となる。
3. 停止しているとき以外に停止ボタンを押すと停止となる。停止しているときに停止ボタンを押しても何もしない。
