解説

〔aについて〕
顧客エンティティとWebユーザエンティティには共通の属性「顧客番号」があります。この属性「顧客番号」は、顧客エンティティ側では主キーであり、顧客を一意に特定します。また、Webユーザエンティティ側でも主キーであり、Webユーザを一意に特定します。どちらののエンティティもある顧客番号につき一意のエンティティですから、同一の顧客番号をもつ複数のレコードが存在することはありません。したがって、顧客エンティティとWebユーザエンティティのカーディナリティは1対1であり、[a]には「―」が当てはまります。

∴a＝―

〔bについて〕
表1の「座席管理」の機能概要には、「座席にはファーストクラスやエコノミークラスなどの分類があり，その運賃はクラスに応じて設定された運賃係数を基本運賃に乗じた額になる」とあります。座席クラスごとに運賃係数を保持する必要がありますが、座席クラスには運賃係数を表す属性がありません。したがって、[b]には「運賃係数」が当てはまると判断できます。

∴b＝運賃係数

解説

〔c，dについて〕

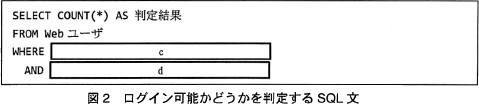

図2のSQL文のSELECT句のCOUNT(*)は、ユーザーがシステムにログイン可能時に1を、そうでないときに0を返します。本システムのユーザ認証では、入力されたユーザIDとパスワードの組が正しいときに認証をパスさせるので、WHERE句にはこの2点を満たすレコードが存在するかどうかを確認するための条件式が入ります。

まず、ユーザIDについては「ユーザID」列の中から、値が入力されたユーザID（:ユーザID）であるレコードを選択することになります。よって、一方には「ユーザID = :ユーザID」が入ります。

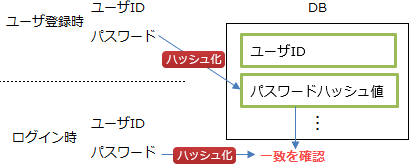

パスワードについてはハッシュ化済みの値がDB内に保存されているので、単純に比較するのではなく、ユーザが入力したパスワードのハッシュ値と、保存されているハッシュ値が等しければ正しいパスワードが入力されたと判断することになります。図1のE-R図を見ると、パスワードのハッシュ値が保存されている列は「パスワードハッシュ値」、入力されたパスワードのハッシュ値は関数 HASH を使用した「HASH(:パスワード)」ですから、「パスワードハッシュ値」列の中から、値が「HASH(:パスワード)」であるレコードを選択することになります。

∴c＝ユーザID = :ユーザID
　d＝パスワードハッシュ値 = HASH(:パスワード)
　（順不同）

※表1の機能名「Webユーザ管理」の機能概要には「ユーザIDはシステム内で一意である」とあり、複数の顧客が同一のユーザIDをもつことはありません。よって、WHERE句の条件を満たすレコードは高々1つしかないことがわかります。

解説

〔eについて〕
〔空席照会機能の実装〕には「":出発日"，":出発地"，":到着地"は空席照会の条件を格納した埋込み変数である。また，座席表の列"空席状況"の値が'0'のとき，その座席を空きとする」とあり、WHERE句ではこの4つの条件を満たすレコードを選択していることがわかります。このWHERE句の条件に合致するレコード数がそのまま指定条件に合致する空席数となるので、[e]には結果表のレコード数を集計する「COUNT(*)」が当てはまります。

∴e＝COUNT(*)

〔fについて〕
[f]はINNER JOIN句の直後であることから表名が当てはまります。
[f]には"C"という別名が付けられており、SELECT句には「C.座席クラス番号, C.座席クラス名」と記述されているので、[f]に入るのは少なくともこの2つの属性を持っている表ということになります。図1のE-R図から「座席クラス番号」「座席クラス名」という属性を両方とも持つエンティティ（表）を探すと、座席クラス表のみであることがわかります。したがって、[f]には「座席クラス」が当てはまります。

∴f＝座席クラス

〔gについて〕
[g]はON句の直後であることから、座席クラス（C）列に関する結合条件が当てはまります。図1のE-R図より（SQL文内で登場している）船便表（A）と座席表（B）のうち、座席クラス表と関係があるのは座席表であることがわかります。よって、座席クラス表と座席クラス表に共通する属性「座席クラス番号」で結合が行われます。したがって、[g]には「B.座席クラス番号 = C.座席クラス番号」が当てはまります。

∴g＝B.座席クラス番号 = C.座席クラス番号

〔hについて〕
GROUP BY句を用いた場合、SELECT句に記述できるのはGROUP BY句で指定した列および集約関数のみに限られるという制約があります。よって、SELECT句で指定されている4つの列をグループ化対象として指定する必要があります。

∴A.船便番号，A.船便名，C.座席クラス番号，C.座席クラス名

※SQLの規格であるSQL99からは、GROUP BY句で指定した列から一意に特定できる列（この問題だと船便番号→船便名、座席クラス番号→座席クラス名）はGROUP BY句で指定しなくてもSELECT句に記述することができるようになっています。したがって、「A.船便番号, C.座席クラス番号」でも正解です。

解説

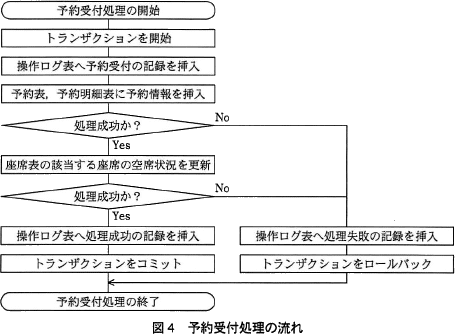

図4を見ると、「トランザクションを開始」から「トランザクションをコミット／ロールバック」までに予約受付処理自体とその操作ログ表への記録がひとまとめになっていることがわかります。トランザクションには原子性という性質があり、一連の処理全部が正しく実行されたか、全く実行されなかったかのどちらかの状態で終了しなけばなりません。このため、予約受付処理が失敗した際のロールバックでは、予約表、予約明細表、座席表だけでなく、操作ログ表もトランザクション前の状態に戻ってしまいます。これが処理失敗時に操作ログ表のレコードが記録されなかった原因です。

予約受付処理が失敗した際にも、操作ログを操作ログ表に記録するためには、操作ログの記録処理を予約受付処理のトランザクションから分離しなければなりません。したがって、適切な対応策は「操作ログ表への記録を予約受付処理とは別のトランザクションにする」です。実装上はエラーハンドリングを行い、例外処理の中でロールバック処理＋操作ログの記録を行うことになります。

∴操作ログ表への記録を予約受付処理とは別のトランザクションにする
