令和3年秋期試験問題　午前問23

問23解説へ

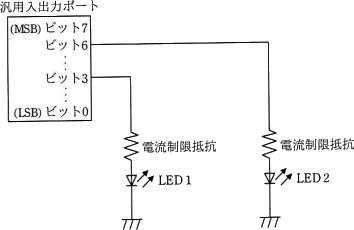

マイコンの汎用入出力ポートに接続されたLED1を， LED2の状態を変化させずに点灯したい。汎用入出力ポートに書き込む値として，適切なものはどれか。ここで，使用されている汎用入出力ポートのビットは全て出力モードに設定されていて，出力値の読出しが可能で，この操作の間に汎用入出力ポートに対する他の操作は行われないものとする。

  • 汎用入出力ポートから読み出した値と16進数の08との論理積
  • 汎用入出力ポートから読み出した値と16進数の08との論理和
  • 汎用入出力ポートから読み出した値と16進数の48との論理積
  • 汎用入出力ポートから読み出した値と16進数の48との論理和
正解　イ問題へ
分野：テクノロジ系
中分類：ハードウェア
小分類：ハードウェア
広告
解説
16進数の 08 と 48 を2進数表記にすると以下のようになります。
  • 08(16) = 0000 1000(2)
  • 48(16) = 0100 1000(2)

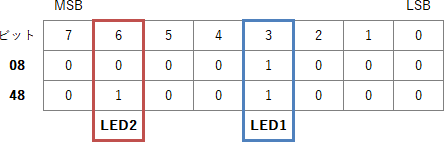

LSB（最下位ビット）がビット0、MSB（最上位ビット）がビット7なので、設問の図のビット3（LED1）とビット6（LED2）とビットマスクの位置はそれぞれ以下のように対応します。
LEDを点灯させるには対応するビットに"1"を出力します。LED2を変化させずに、LED1を点灯させるには、汎用入出力ポートから読み出した値のビット6はそのまま、ビット3を"1"にした値を書き込めば良いことになります。

ビット6について読み出したビットを変化させずにそのまま出力するには、"1"との論理積(AND)をとるか、"0"との論理和(OR)をとることになります。ビット3については必ず1を出力したいので"1"との論理和をとるのが必須です。この2つの条件を組み合わせると、ビット3は"1"で論理和をとる、論理和を使用するためビット6は"0"を使うことになります。

以上より、「読み出した値と16進数08の論理和」が適切とわかります。
  • ビット3は"1"との論理積、ビット6は"0"との論理積となります。LED1が点灯せず、点灯していたLED2が消灯してしまうため誤りです。
  • 正しい。ビット3は"1"との論理和、ビット6は"0"との論理和となります。ビット3は常に"1"で点灯、ビット6は読み出したビットがそのまま出力されます。
  • ビット3は"1"との論理積、ビット6も"1"との論理積となります。ビット3が"1"とならず、LED1を点灯させることができないため誤りです。
  • ビット3は"1"との論理和、ビット6も"1"との論理和となります。ビット6が常に"1"となり、消灯していたLED2が点灯してしまうため誤りです。
