オリジナル模擬試験3 問52
問52解説へ

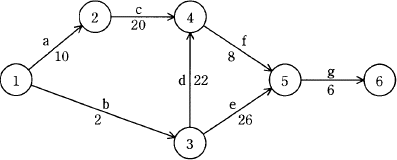

図はあるプロジェクトの作業工程(a～g)を示したものである。クリティカルパス上にある作業のうち，最長の作業に要する日数を半分に短縮した場合，短縮後のプロジェクトの所要日数は，何日になるか。ここで，矢線に示す数字は各作業の所要日数を表す。
- 34
- 38
- 39
- 44
正解 イ問題へ
広告
解説
まず図のアローダイアグラムからクリティカルパスを求めます。

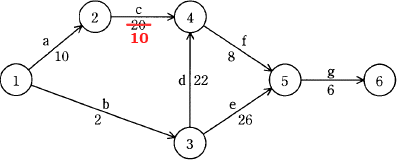

「a→c→f→g」のうち最長の作業はc(20日)なので、これを10日に短縮すると次に示すアローダイアグラムになります。
改めてクリティカルパスを計算すると、
- a(10)→c(20)→f(8)→g(6)＝44日
- b(2)→d(22)→f(8)→g(6)＝38日
- b(2)→e(26)→g(6)＝34日
「a→c→f→g」のうち最長の作業はc(20日)なので、これを10日に短縮すると次に示すアローダイアグラムになります。
- a(10)→c(10)→f(8)→g(6)＝34日
- b(2)→d(22)→f(8)→g(6)＝38日
- b(2)→e(26)→g(6)＝34日
