令和5年秋期試験問題 午前問76
正解 イ問題へ
広告
解説
- 特性要因図は、現れた特性（結果）とそれに影響を及ぼしたと思われる要因の関係を体系的に表わした図です。多くの要因が複雑に絡みあっているときに、直接的な原因と間接的な原因に分別したり、真の問題点を明らかにしたりすることができます。

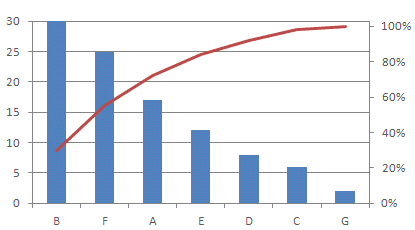

- 正しい。パレート図は、分析対象の項目値を大きい順に並べた棒グラフと、累積構成比を表す折れ線グラフを組み合わせた複合グラフで、主に複数の分析対象の中から重要である要素を識別するために使用します。パレート図では棒グラフが項目値の大小を基準に並ぶので、上位を占める要因が一目瞭然です。
- マトリックス図は、表の縦軸と横軸にいくつかの項目を設定し、交点に各項目同士の関連性・関連度合いなどを文字列や数値または記号などで表した分析図です。
- 連関図は、複雑な要因の絡み合う事象について、その事象間の因果関係や相互関係を整理していくことで問題や原因を明らかにし、課題解決のための糸口を発見する手法です。
