分野：テクノロジ系
中分類：基礎理論
小分類：離散数学

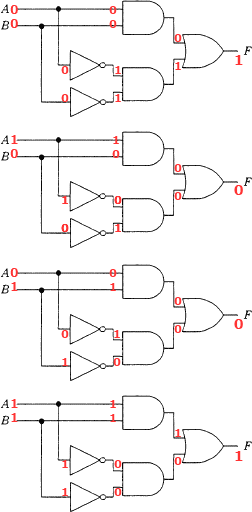

図の論理回路に(0，0)(0，1)(1，0)(1，1)の4つの組合せを入力値として与えると次のような結果を出力します。上記の出力結果と一致する真理値表は「ウ」になります。

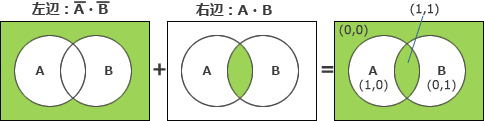

また論理式を用いた解法も考えられます。設問の論理図を論理式として表すと「A・B＋A・B」となります。これを次のようにベン図で表すと「ウ」の否定排他的論理和の真理値表と同じになることがわかります。
