オリジナル模擬試験3 問22
問22
図に示す論理回路と等価な真理値表はどれか。ここで，
は論理積，
は論理和，
は否定を表す。
は論理積，は論理和，は否定を表す。
- [出典]
- ソフトウェア開発技術者 H19春期 問6
分類
テクノロジ系 » ハードウェア » ハードウェア
正解
ウ
解説

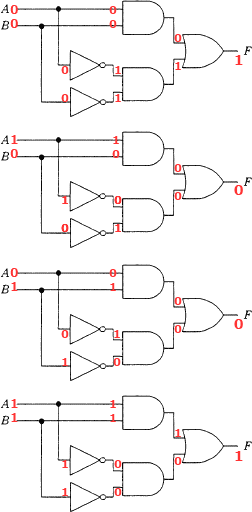

図の論理回路に(0，0)(0，1)(1，0)(1，1)の4つの組合せを入力値として与えると次のような結果を出力します。
上記の出力結果と一致する真理値表は「ウ」になります。
