応用情報技術者平成26年春期 午前問22
問22
クロックの立上りエッジでデータを最下位ビットから取り込んで上位方向へシフトし，ストローブの立上りエッジで値を確定する8ビットのシリアル入力パラレル出力シフトレジスタがある。各信号の波形を観測した結果が図のとおりであるとき，シフトレジスタの値はどれか。ここで，数値は16進数で表記している。
- 63
- 8D
- B1
- C6
- [出題歴]
- 応用情報技術者 H30春期 問22
- 基本情報技術者 R1秋期 問21
分類
テクノロジ系 » ハードウェア » ハードウェア
正解
イ
解説

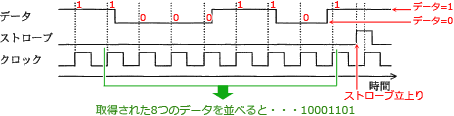

設問の図に、クロックの立上りエッジで取り込まれるビット(0 or 1)を書き込むと次のようになります。
データは取り込まれるごとに上位ビットにシフトされていくので、シフトレジスタのビットの並びは、ストローブの立上り直前に取得されたデータが最下位ビット、その1つ前のデータが最下位から数えて2ビット目…というようになっています。
ストローブ立上り前の8回分の取得ビットを並べると「10001101」ですので、これを16進数に変換した8Dが正解となります。
ストローブ立上り前の8回分の取得ビットを並べると「10001101」ですので、これを16進数に変換した8Dが正解となります。
