応用情報技術者平成27年秋期 午前問21
問21
モーターの速度制御などにPWM(Pulse Width Modulation)制御が用いられる。PWMの駆動波形を示したものはどれか。ここで，波形は制御回路のポート出力であり，低域通過フィルターを通していないものとする。
- [出題歴]
- 応用情報技術者 R2秋期 問22
- 応用情報技術者 H26春期 問21
- 応用情報技術者 H29秋期 問21
分類
テクノロジ系 » ハードウェア » ハードウェア
正解
イ
解説

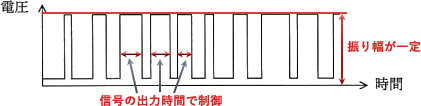

PWM(Pulse Width Modulation，パルス幅変調)は、信号の強度は一定のままパルス信号を出力する時間(width)を長くしたり短くしたりすることで電流・電圧を制御する方式で、インバータの制御方式として用いられています。
PWMとは別に、パルス信号を出力する時間は一定で、信号の強度(振幅)によって制御する方式をPAM(Pulse Amplitude Modulation，パルス振幅変調)といいます。
選択肢の波形のうち、波形の振幅が一定なのは「イ」のみなので、これがPWMの駆動波形として適切です。
