応用情報技術者平成30年秋期 午前問31
問31

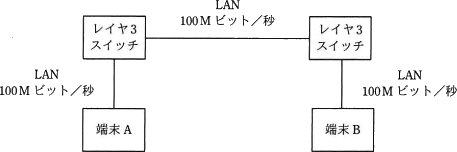

2台の端末と2台のレイヤー3スイッチが図のようにLANで接続されているとき，端末Aがフレームを送信し始めてから，端末Bがそのフレームを受信し終わるまでの時間は，およそ何ミリ秒か。
〔条件〕
フレーム長：1,000バイト
LANの伝送速度：100Mビット／秒
レイヤー3スイッチにおける1フレームの処理時間：0.2ミリ秒
レイヤー3スイッチは，1フレームの受信を完了してから送信を開始する。
〔条件〕
フレーム長：1,000バイト
LANの伝送速度：100Mビット／秒
レイヤー3スイッチにおける1フレームの処理時間：0.2ミリ秒
レイヤー3スイッチは，1フレームの受信を完了してから送信を開始する。
- 0.24
- 0.43
- 0.48
- 0.64
分類
テクノロジ系 » ネットワーク » ネットワーク方式
正解
エ
解説

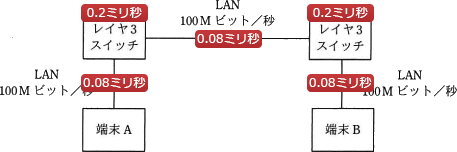

[端末Aからレイヤー3スイッチ(左)までの送信時間]
LANの伝送速度をバイト単位に直すと、
100Mビット／秒＝12.5Mバイト／秒
1,000バイトのフレームを12.5Mバイト／秒の回線で伝送するのに要する時間は、
1,000バイト÷12.5Mバイト
（単位をバイトに揃えて）
1,000バイト÷12,500,000バイト
＝0.00008秒＝0.08ミリ秒 …①
[レイヤー3スイッチ(左)での処理時間]
0.2ミリ秒
[レイヤー3スイッチ(左)からレイヤー3スイッチ(右)までの送信時間]
①と同じく0.08ミリ秒
[レイヤスイッチ3(右)での処理時間]
0.2ミリ秒
[レイヤー3スイッチ(右)から端末Bまでの送信時間]
①と同じく0.08ミリ秒
以上より、合計時間は、
0.08ミリ秒×3＋0.2ミリ秒×2＝0.64ミリ秒
したがって「エ」が正解です。
LANの伝送速度をバイト単位に直すと、
100Mビット／秒＝12.5Mバイト／秒
1,000バイトのフレームを12.5Mバイト／秒の回線で伝送するのに要する時間は、
1,000バイト÷12.5Mバイト
（単位をバイトに揃えて）
1,000バイト÷12,500,000バイト
＝0.00008秒＝0.08ミリ秒 …①
[レイヤー3スイッチ(左)での処理時間]
0.2ミリ秒
[レイヤー3スイッチ(左)からレイヤー3スイッチ(右)までの送信時間]
①と同じく0.08ミリ秒
[レイヤスイッチ3(右)での処理時間]
0.2ミリ秒
[レイヤー3スイッチ(右)から端末Bまでの送信時間]
①と同じく0.08ミリ秒
以上より、合計時間は、
0.08ミリ秒×3＋0.2ミリ秒×2＝0.64ミリ秒
したがって「エ」が正解です。
